LINEUP
型式ラインアップ
可搬重量の違いで、3つの型式からお選びいただけます。
PXW-1420
可搬重量20kg
サイズ4,748(L)×2,390(W)×3,486(H)mm
処理能力10箱/min（平均）
PXW-1535
可搬重量35kg
サイズ4,748(L)×2,390(W)×3,567(H)mm
処理能力10箱/min（平均）
PXW-1550
可搬重量50kg
サイズ4,671(L)×2,668(W)×3,748(H)mm
処理能力10箱/min（平均）
FEATURES
PXWシリーズの特長
柔軟性とコストパフォーマンスを両立した、マルチストロークパレタイザーです。

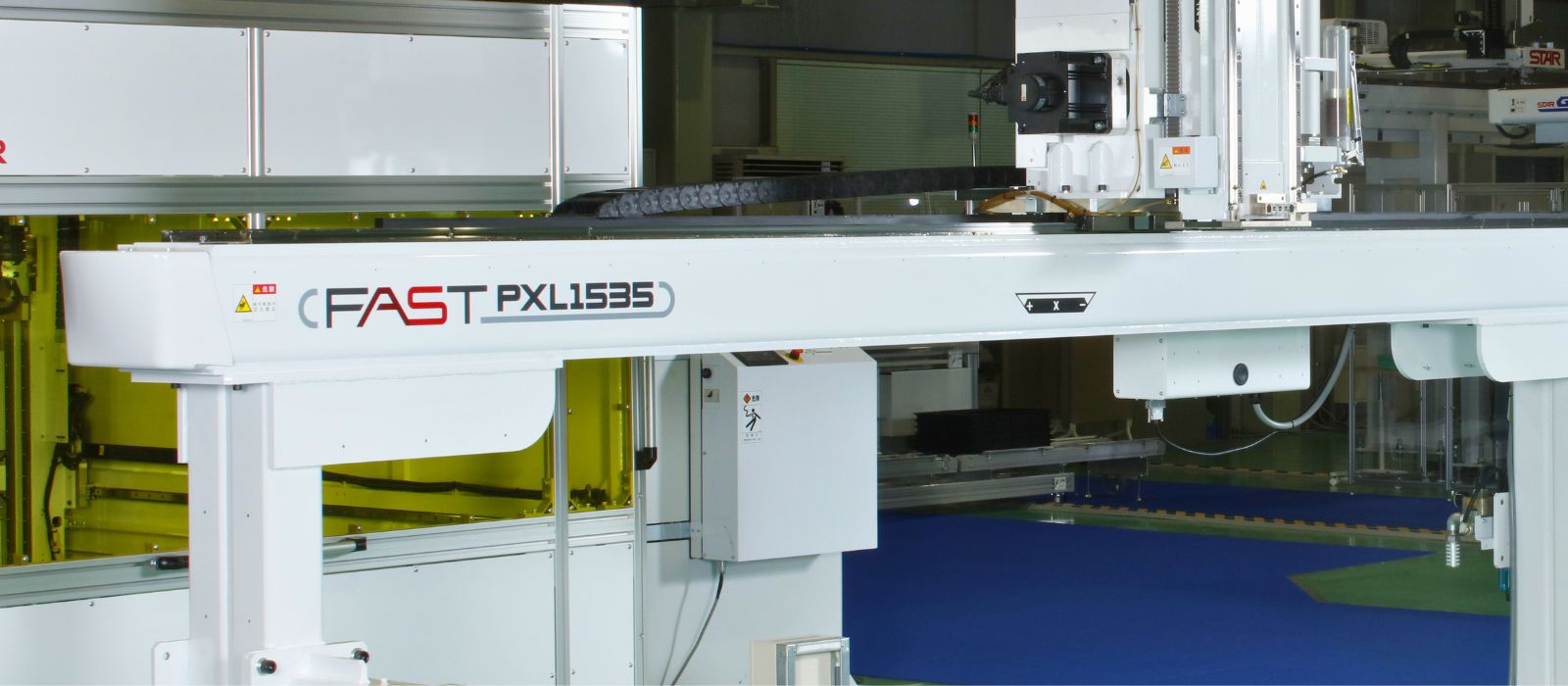

柔軟なストロークアレンジ
狭いスペースにも対応できる、柔軟なストローク設計です。現場のレイアウトに合わせて構成できます。

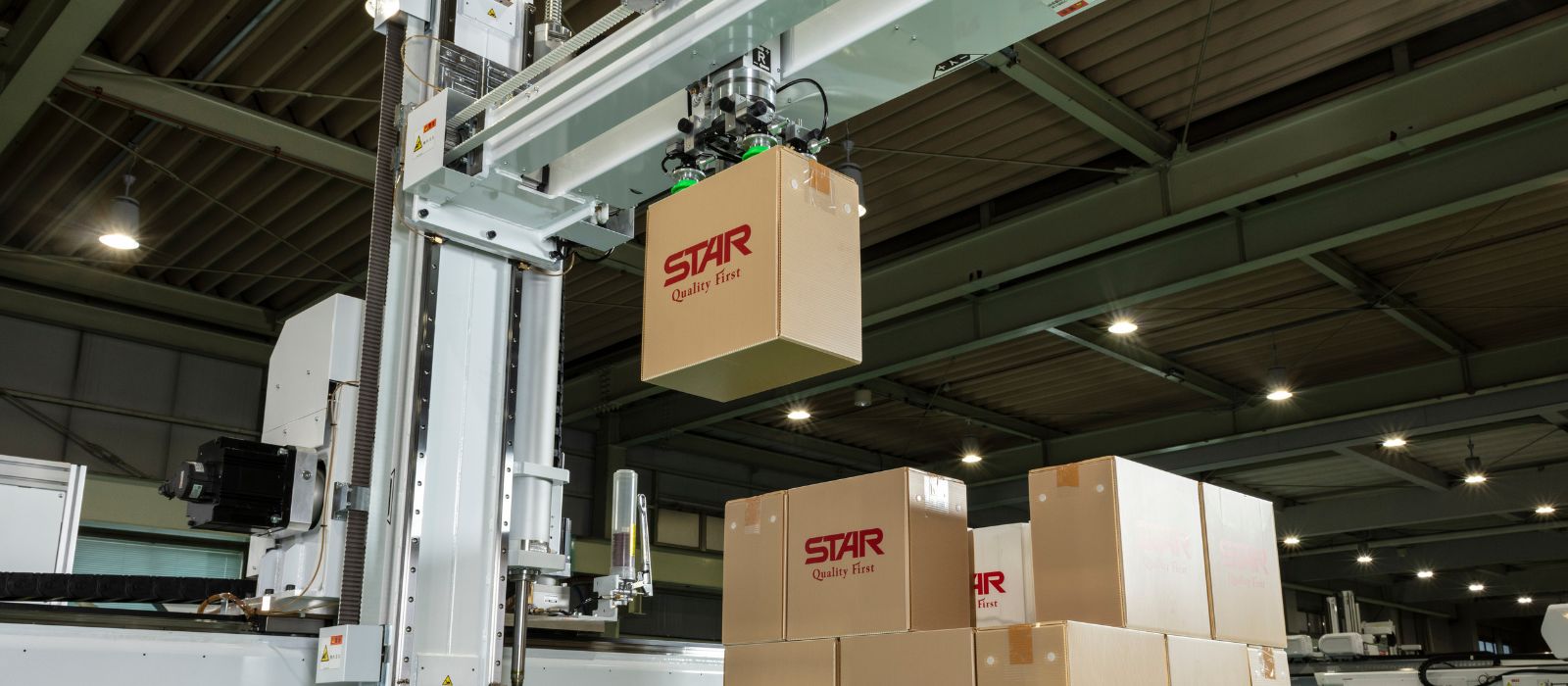

高可搬重量に対応
最大50kgまでの高可搬重量に対応。コストパフォーマンスに優れており、重量物の積み付けもしっかりこなします。

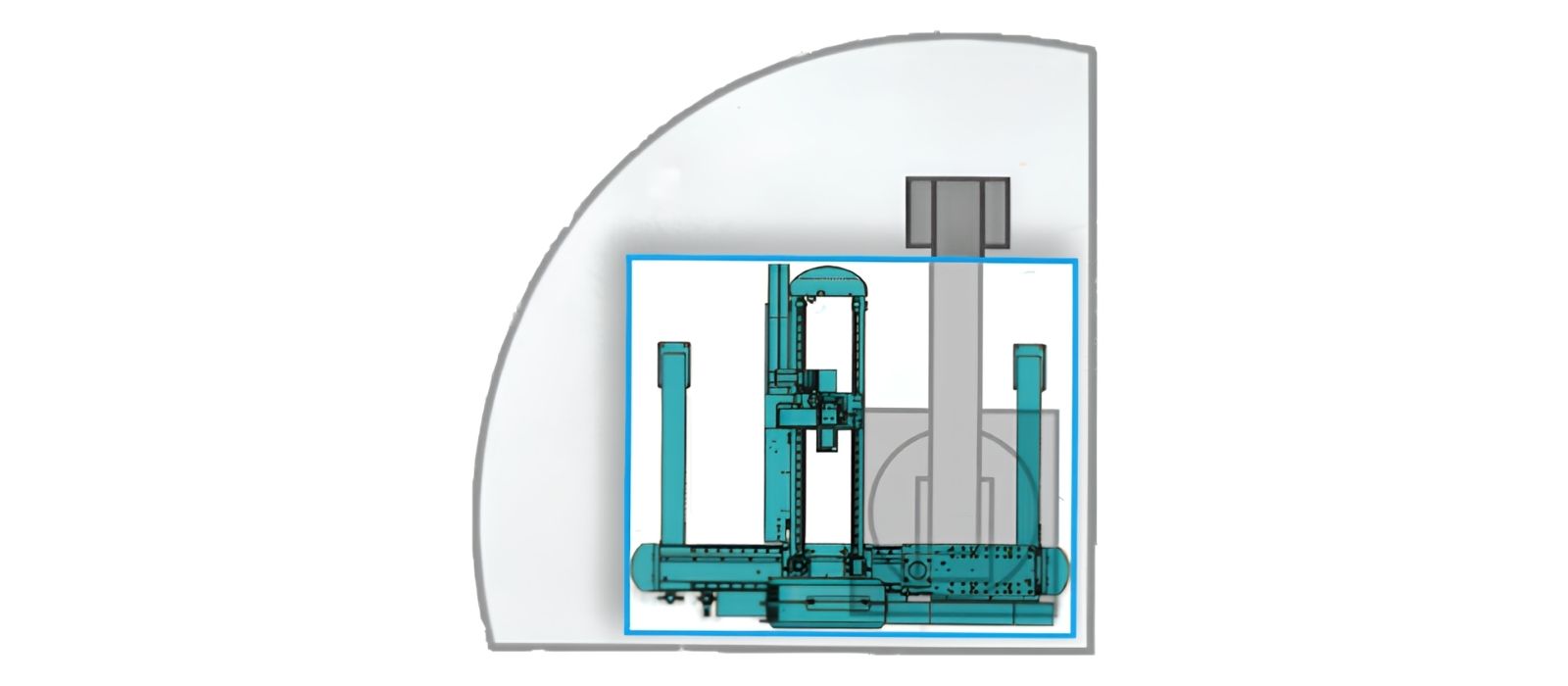

多関節ロボットに比べて63%の省スペース設計
多関節ロボットで複数パレットを扱う場合と比べ、PXWシリーズは動線が同じ方向で揃うため、設置スペースを大幅に削減できます。複数パレットを使う場合でも効率的な作業が可能です。

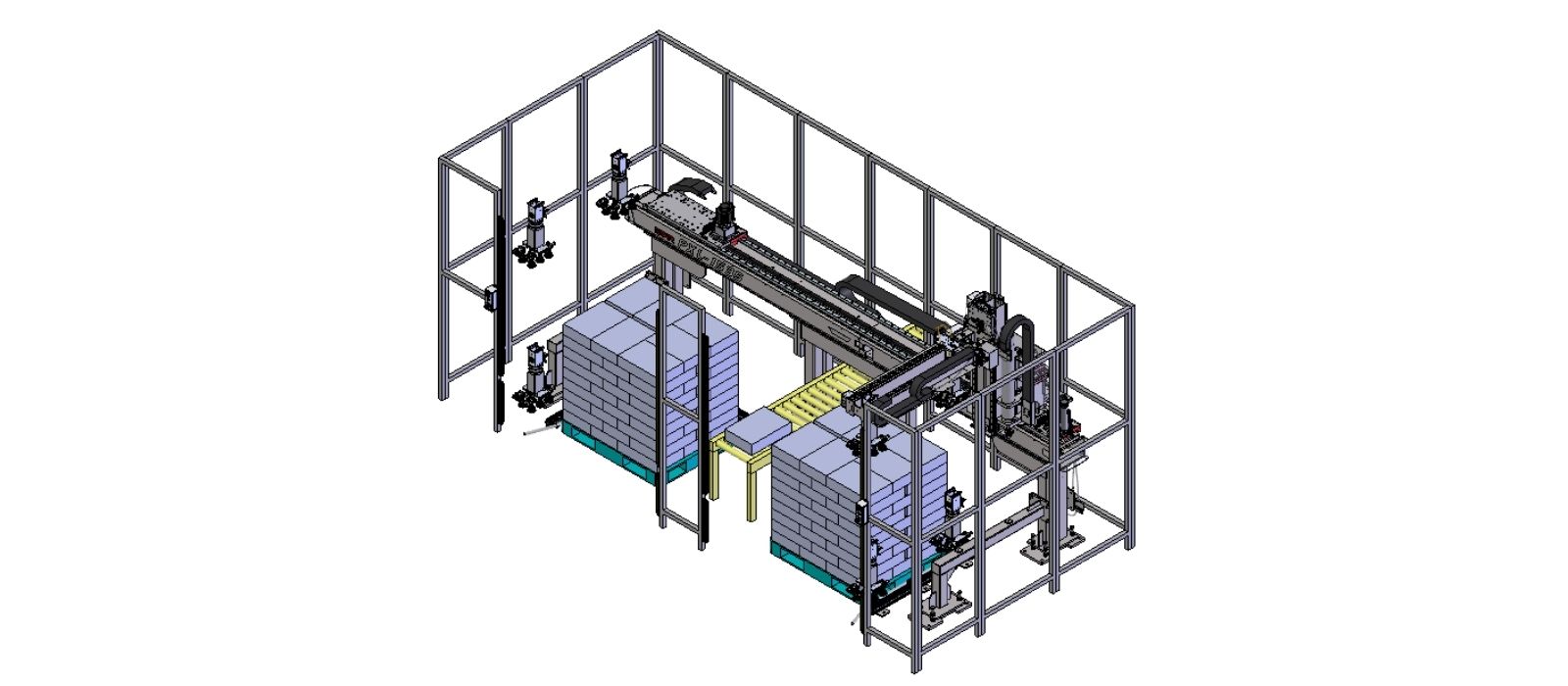

2パレット仕様（PXW-1420）
荷物2種の仕分けや、交換パレットの待機が可能です。1台で複数の作業パターンに対応できます。

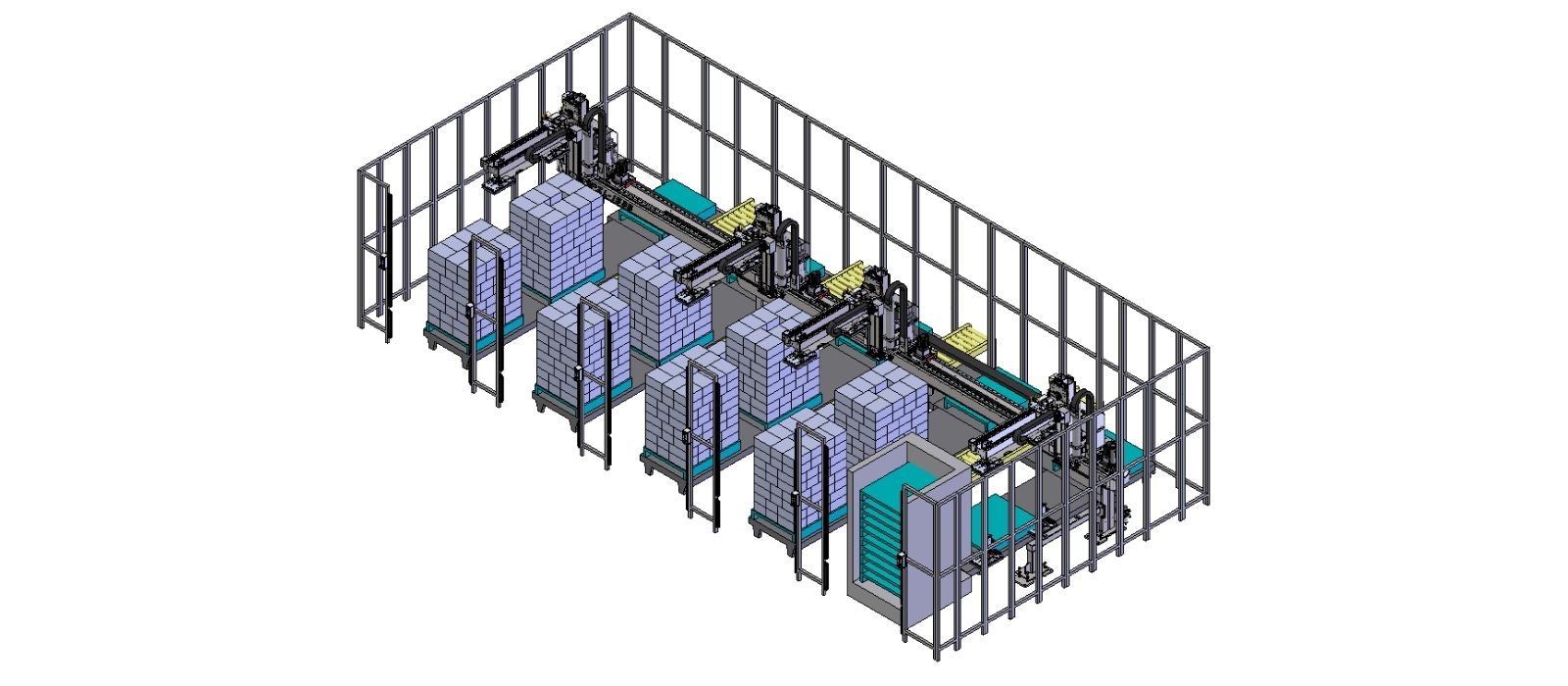

デパレ積み替え仕様（PXW-1420）
6軸カートへの積み替えに対応。パレットからの荷下ろし作業も自動化できます。
SPECIFICATIONS
詳細スペック
電源・エア消費量などの技術仕様です。設置環境のご検討にお役立てください。
| 項目 | PXW-1420 | PXW-1535 | PXW-1550 |
|---|---|---|---|
| 最大可搬重量（ハンド重量含む）[kg] | 20 | 35 | 50 |
| 上下軸（ ）OP [mm] | 1400（1200）（1800） | 1500（1800） | 1500（1800）（2000） |
| 前後軸（ ）OP [mm] | 1000（700） | 1000（1200） | 1250（1550） |
| 走行軸（ ）OP [mm] | 3500（4500）（5500） | 3500（4500）（5500） | 3500（4500）（5500） |
| 旋回軸（ ）OP [度] | 320（±160） | 320（±160） | 320（±160） |
| 電源設備容量 [KVA] | 4.5 | 4.5 | 7.4 |
| 最大消費電力 [KW] | 2.7 | 2.7 | 4.4 |
| ブレーカ容量 [A] | 20 | 20 | 30 |
| 本体エアー消費量 [L/min] | 219 | 243.9 | 343.6 |
| 本体重量 [kg] | 1093 | 1100 | 1287 |
| 常用空気圧 [MPa] | 0.5 | ||
| 電源 | AC200-220V±10% 50/60Hz | ||
※（ ）内はOP（オプション）対応時の数値です。※W、Hは信号灯を含みません。※周囲温度が0℃以下、40℃以上の場所での使用は不可。※記載の数値は当社評価基準に基づく目安です。実際の機械仕様により変動があります。
OPTIONS
全シリーズ対応オプション
現場の課題に合わせて、これらのオプションを組み合わせることができます。
パレット供給機
デパレ対応
（パレットから荷物を下ろす）
（パレットから荷物を下ろす）
ロボットハンド吸着
（スライドハンド PAT.）
（スライドハンド PAT.）
3Dビジョン
