LINEUP
型式
多段積みに対応しながら、低全高を実現した製品です。
PXL-1535
可搬重量35kg
サイズ4,913(L)×2,323(W)×2,421(H)mm
積み付け高さ1,700mm（OP：2,300mm以下）
処理能力10箱/min（平均）
FEATURES
PXLシリーズの特長
低全高と多段積みを両立した、マルチパレタイザーです。

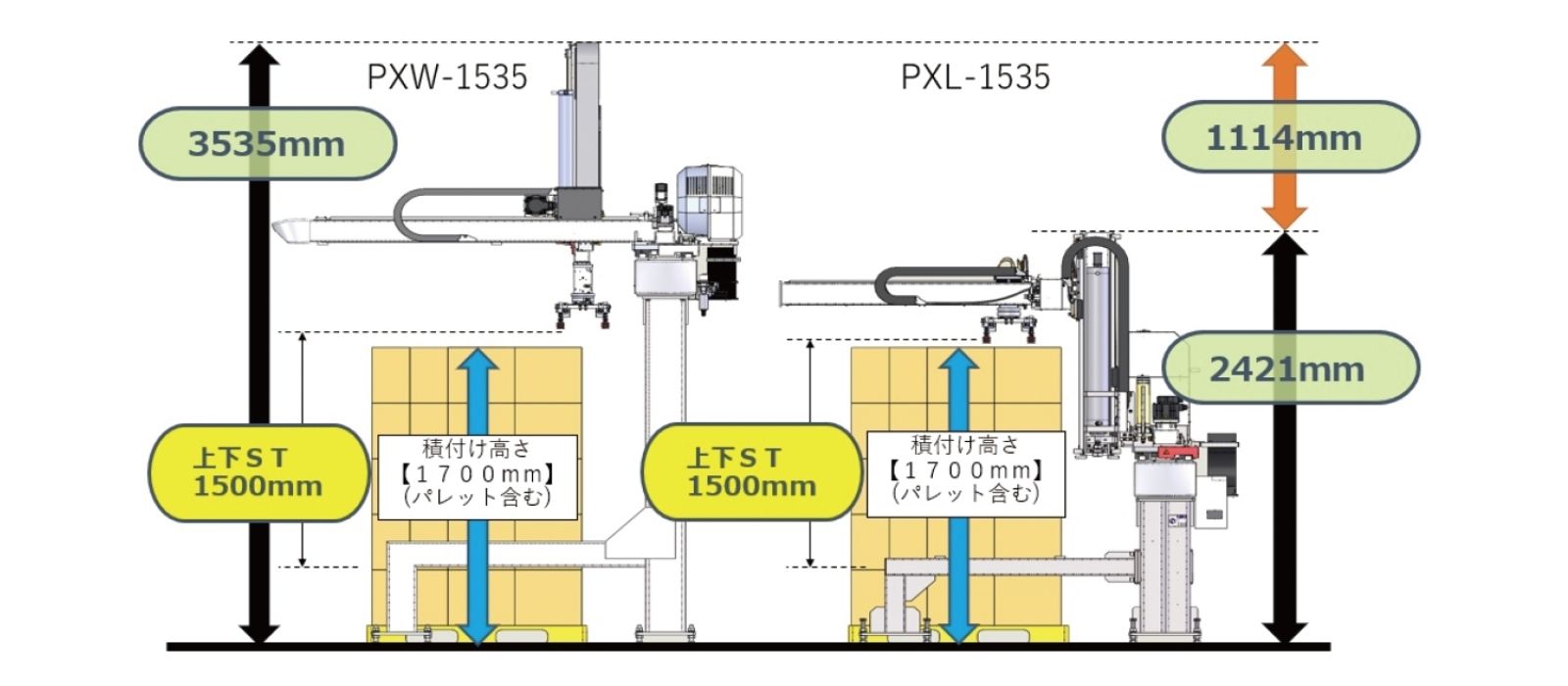

低全高ながら多段積み付けが可能
多段積み機ながら2,421mmの低全高を実現。同じ積み付け高さで比較すると、PXW-1535より機械の全高が1,114mm低く設計されています。天井の低いスペースでも、多段積みによる積載効率アップを諦める必要がありません。

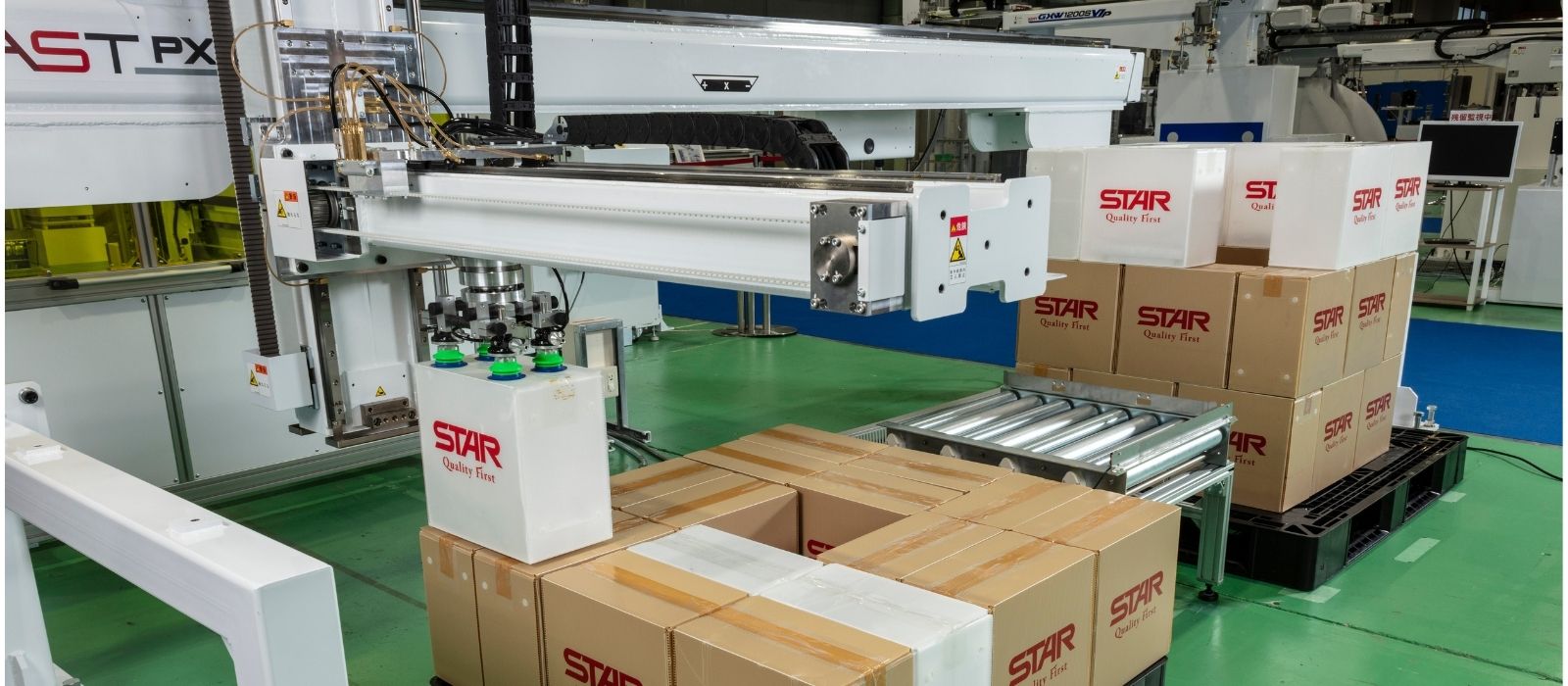

パレットの載せ替えが容易
T14型からT11型まで、パレットの載せ替えがスムーズに行えます。多段積みで起きやすい荷物のずれも補正しながら作業できます。

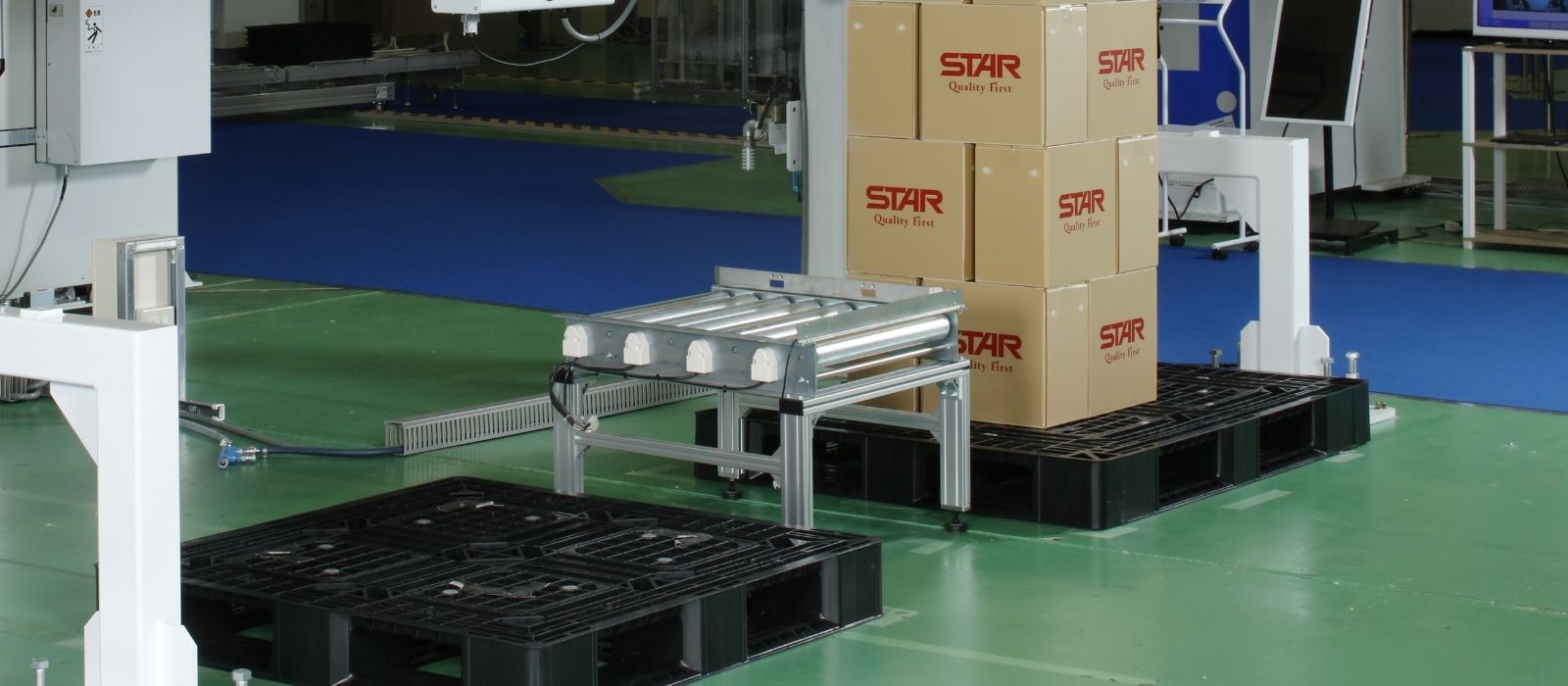

荷物のずれを補正する位置決コンベア
多段積みで起きやすい荷物のずれを、位置決コンベアが補正します（別売りオプション）。安定した積み付けを実現します。
SPECIFICATIONS
詳細スペック
電源・エア消費量などの技術仕様です。設置環境のご検討にお役立てください。
| 項目 | PXL-1535 |
|---|---|
| 最大可搬重量（ハンド重量含む）[kg] | 35 |
| 上下軸（ ）OP [mm] | 1500（1800）（2300） |
| 前後軸（ ）OP [mm] | 1000（1350） |
| 走行軸（ ）OP [mm] | 3500（4500）（5500） |
| 旋回軸（ ）OP [度] | 320 |
| 電源設備容量 [KVA] | 7.4 |
| 最大消費電力 [KW] | 4.4 |
| ブレーカ容量 [A] | 30 |
| 本体エアー消費量 [L/min] | 223 |
| 本体重量 [kg] | 1445 |
| 常用空気圧 [MPa] | 0.5 |
| 電源 | AC200-220V±10% 50/60Hz |
※（ ）内はOP（オプション）対応時の数値です。※W、Hは信号灯を含みません。※周囲温度が0℃以下、40℃以上の場所での使用は不可。※記載の数値は当社評価基準に基づく目安です。実際の機械仕様により変動があります。
OPTIONS
全シリーズ対応オプション
現場の課題に合わせて、これらのオプションを組み合わせることができます。
パレット供給機
デパレ対応
（パレットから荷物を下ろす）
（パレットから荷物を下ろす）
ロボットハンド吸着
（スライドハンド PAT.）
（スライドハンド PAT.）
3Dビジョン
